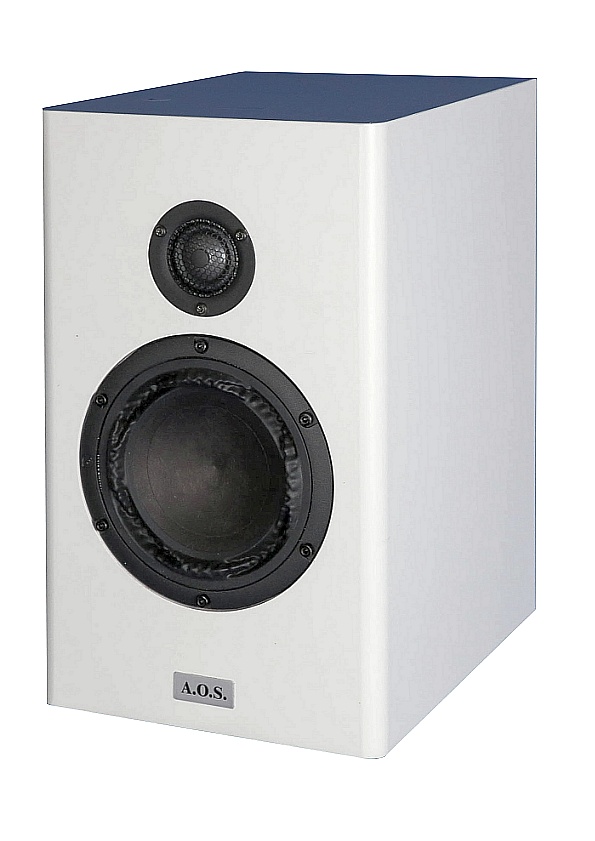

CM10-Purifi-TX mit Bass-/Mitteltöner PTT5.25 und TPCD-Hochtöner D3004/606200
Der CONTROL MONITOR CM10-Purifi basiert auf dem herausragenden 13cm-Tief-/Mitteltöner PTT5.25 von Purifi und löst nunmehr alle bisherigen CM10-Modelle mit dem 15W/4531G00 beziehungsweise dem 15WU/4741T00 ab. Form und Größe des CM10-Gehäuses bleiben dabei unverändert.
Konzept
Der Bass-/Mitteltöner PTT5.25 von Purifi wurde mit dem Ziel konstruiert, eine größtmögliche Verzerrungsarmut bei gleichzeitig großem Membranhub und herausragender Bassstärke zu gewährleisten. Im CM10-Purifi arbeitet das Chassis in einem geschlossenen Gehäuse. Mittels elektronischer Entzerrung reicht der Bassbereich bis etwa 45 Hz. Der Bereich darunter wird mit einem steilflankigen Hochpass abgeschnitten um das Basschassis und die Verstärker vor Überlastung zu schützen.
Als Hochtöner verwendeten anfangs wir den mittlerweile nicht mehr lieferbaren D3004/604010 mit Beryllium-Kalotte.
Jetzt haben wir auf den neuen Hochtöner D3004/606200 mit TPCD-Kalotte und wahlweise den Ringradiator R3004/602200 (siehe unten) umgestellt. Beide sind hervorragende Chassis mit gewohnt transparenter und seidiger Hochtonwiedergabe.
Für den Aktivbetrieb verwenden wir den Hypex FusionAmp FA122. Das Aktivmodul hat rückseitig ein eigenes Kabinett.
Der Klang
Der Purifi PTT5.25 ist für einen 13cm-Tief-/Mitteltöner ein Bassgigant. Ich bin immer etwas zurückhaltend mit überschwänglichen Produktbeschreibungen, aber solche Bassqualitäten habe ich bei noch keinem 13cm-Bass-/Mitteltöner erlebt. Der Hochtonbereich ist feinauflösend und unaufdriglich.
CONTROL MONITOR CM10 Purifi-RR mit Ringradiator R3004/602200
CONTROL MONITOR CM10 Purifi-RR mit Purifi PTT 5.25X04 und dem Ringradiator R3004/602200
Wir haben den Hochtonbereich auch mit dem neuen Ringradiator R3004/602200 abgestimmt. Die klanglichen Unterschiede zur TPCD-Membran sind minimal. Unterschiede bestehen aber in der Abstahlcharakteristik. Der Ringradiator bündelt etwas stärker und es hängt von der konkreten Raumsituation ab, welcher Variante man den Vorzug gibt. Für den Einsatz im Tonstudio würden wir die Ringradiator-Version, für das Wohnzimmer die breiter abstahlende TPCD-Version empfehlen.
Komponenten
| Bass-/Mitteltöner: | Purifi PTT5.25X04-NFA-01 |
 |
| Hochtöner für CM10-Purifi-TX |
Scan-Speak D3004/606200 (TPCD-Membran) |
 |
| Hochtöner für CM10-Purifi-RR |
Scan-Speak R3004/602200 (Ringradiator) |
 |
| Aktiv-Modul: | Hypex FA122 (2 × 125 W) |
 |
Konstruktionspläne
Hinweis zu den Maßtoleranzen →
