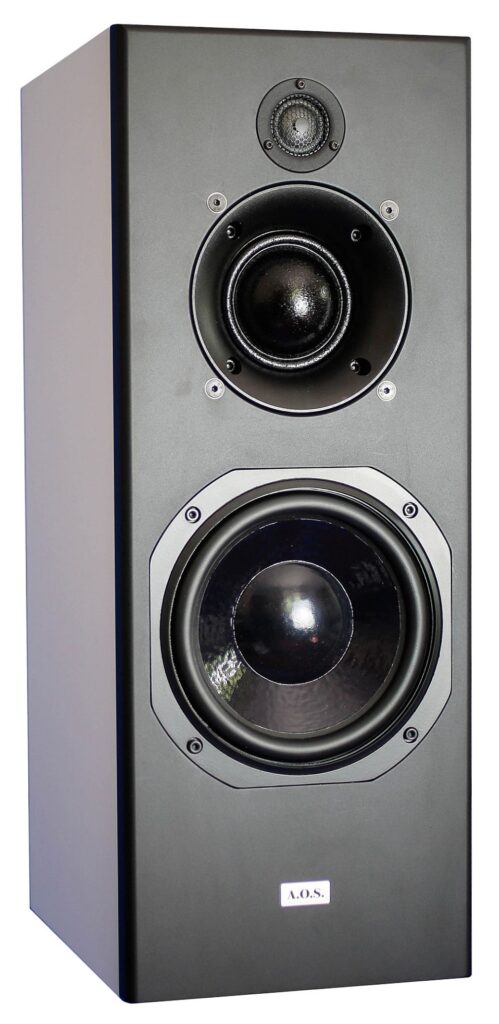

CONTROL MONITOR CM30-TX mit Bass VOLT B220.4 AOS, Mitteltöner VOLT VM753-8fc AOS und TPCD-Hochtöner Scan-Speak D3004/606200
Der CONTROL MONITOR CM38 ist eines unserer am häufigsten nachgefragten Modelle und kommt in Wohnzimmern, Heimkinos aber auch professionellen Studios zum Einsatz. Grund für uns, eine Version anzubieten, die in kleineren Räumen oder bei schwierigeren Platzverhältnissen in einem Studio leichter eingesetzt und auch leichter transportiert werden kann. Natürlich ohne klangliche Einbußen in Kauf nehmen zu müssen – der aktive CONTROL MONITOR CM30!

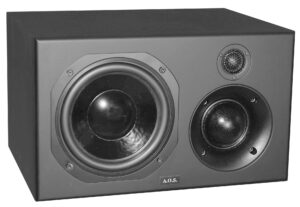

CM30C – Compact
Zum Einsatz in Tonstudios, beispielsweise in einem Regal oder auf dem Mischpult haben wir die „C“-Version CM30C (C steht für compact) im Querformat entwickelt.
→ CM30C
Konzept
Im Mittel-/Hochtonbereich behalten wir die bewährte Kombination der VOLT-75mm-Mitteltonkalotte VM753-8fc AOS (8 Ohm, factory coated Membran) mit dem neuen TPCD-Hochtöner D3004/606200 von Scan-Speak bei.
Im Tieftonbereich kommt der exklusiv für uns entwickelte 20cm-Basstreiber VOLT B220.4 AOS zum Einsatz. Er arbeitet in einem geschlossenem 30-Liter-Gehäuse und erlaubt eine kompakte Bauweise.
Für den Aktivbetrieb verwenden wir den Hypex FusionAmp FA123 (2 × 125 W, 1 × 100 W). Der Tiefbassbereich wird elektronisch entzerrt und reicht bis etwa 40 Hz.
Speziell für A.O.S. entwickelter Tieftöner VOLT B220.4 AOS für kleinere 3-Wege-Systeme
Der Tieftöner VOLT B220.4 AOS ist eine Spezialentwicklung für unsere kleineren 3-Wege-Systeme mit einem Membrandurchmesser von 8″. Er basiert auf der Standardversion VOLT B220.2 und wurde als 4-Ohm-Basstreiber entwickelt, der dem B2500.7F AOS, den wir im CONTROL MONITOR CM38 verwenden, technisch sehr ähnlich ist, nur mit einem Durchmesser von 8” statt 10”. Bei der Membran handelt es sich um eine geschöpfte Papiermembran, die sehr verwindungssteif und nahezu frei von Partialschwingungen ist. Wie beim 10”-Treiber ist die Oberfläche beschichtet.
Komponenten
| Bass: | VOLT B220.4 AOS |
|
| Mitteltöner: | VOLT VM753-8fc AOS |
 |
| Hochtöner für CM30-TX: |
Scan-Speak D3004/606200 (TPCD-Membran) |
 |
| Aktiv-Modul: | Hypex FA123 (2 × 125 W, 1 × 100 W) |
 |
Konstruktionspläne
CM30 mit integriertem Aktivmodul
Hinweis zu den Maßtoleranzen →
