CM30C
Regielautsprecher mit 22cm-Bass, 75mm-Katottenmitteltöner , Hochtöner mit 26mm-Berylliumkalotte
CM20C
Regielautsprecher mit 17cm-Bass, 52mm-Katottenmitteltöner , Hochtöner mit 25mm-Berylliumkalotte



CM30C – Compact

Der CM30C entspricht hinsichtlich der Komponenten und den klanglichen Eigenschaften dem CM30, jedoch in kompakter Bauweise im Querformat. Die Lautsprecher finden damit in einem Regal oder auf einem Mischpult leichter ihren Platz. Für links und rechts gibt es spiegelbildliche Schallwände.

Im Mittel-/Hochtonbereich behalten wir die bewährte Kombination der VOLT-75-mm-Mitteltonkalotte VM753-8 AOS (8 Ohm) mit dem Beryllium-Hochtöner D3004/604010 von Scan-Speak bei.

Im Tieftonbereich kommt der exklusiv für uns entwickelte 20cm-Basstreiber VOLT B220.4 AOS zum Einsatz. Er arbeitet in einem geschlossenem 30-Liter-Gehäuse und erlaubt eine kompakte Bauweise.

Für den Aktivbetrieb verwenden wir den Hypex FusionAmp FA123 (2 × 125 W, 1 × 100 W) oder wahlweise den FA253 (2 × 250 W, 1 × 100 W). Der Tiefbassbereich wird elektronisch entzerrt und reicht bis etwa 40 Hz.

Die Gehäuseabmessungen betragen 450 × 270 × 332 (B × H × T in mm).

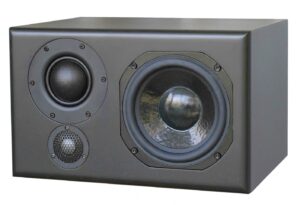

CM20C – Compact

Der CM20C ist das etwas platzsparendere Schwestermodell, in dem entsprechend kleinere Treiber, mit Ausnahme des Hochtöners, zur Anwendung kommen.

Als Hochtöner setzen wir den kleinen BlieSMa T25B-6 mit einer 25 mm-Berylliumkalotte ein.

Der Mitteltöner MD60N-6 mit einer 2,5 Zoll-Textilkalotte stammt aus der Satori-Linie von SB Acoustics.

Der VOLT B165.0 AOS ist ein in spezieller Basstreiber mit einem Durchmesser von 7 Zoll (entspricht ca. 17 cm), entwickelt nach unseren Vorstellungen, ähnlich wie die größeren Modelle B220 und B2500.

Für den Aktivbetrieb verwenden wir den Hypex FusionAmp FA123 (2 × 125 W, 1 × 100 W). Der Tiefbassbereich wird elektronisch entzerrt und reicht bis etwa 40 Hz.

Die Gehäuseabmessungen betragen 380 × 235 × 290 (B × H × T in mm).

Bei dieser speziellen Gehäusevariante ist der Einbau der Aktivmodule auf der Rückseite nicht vorgesehen. Für die Aktivmodule haben wir kleine, separate Gehäuse entworfen. Diese Kombination erlaubt einen leichteren Zugang zu den Anschlüssen, wenn die Lautsprecher beispielsweise in einem Regal aufgestellt werden.



CONTROL MONITOR CM30C (unten) im professionellen Studioeinsatz.






Komponenten
CM30C
CM20C
Bass: VOLT-B220.4-AOS
VOLT B220.4 AOS

VOLT B165.0 AOS

Mitteltöner: VOLT-VM753-AOS 75 mm (3") Kalottenmitteltöner nach AOS-Spezifikation
VOLT VM753-8 AOS

SB Acoustics MD60N-6
Hochtöner:
Scan-Speak
D3004/604010

BlieSMa T25B-6
Aktiv-Modul: Hypex FA123 (2 × 125 W, 1 × 100 W)

Hypex FA253 (2 × 250 W, 1 × 100 W)

(optional, nur für CM30C)


Konstruktionspläne

Bei dieser speziellen Gehäusevariante ist der Einbau der Aktivmodule auf der Rückseite nicht vorgesehen. Für die Aktivmodule haben wir kleine, separate Gehäuse entworfen. Diese Kombination erlaubt einen leichteren Zugang zu den Anschlüssen, wenn die Lautsprecher beispielsweise in einem Regal aufgestellt werden.

CM20C (Compact) (in Kürze…)

CM30C (Compact)

Hinweis zu den Maßtoleranzen →
